Konva 是什么?

Konva 是一个HTML5 Canvas JavaScript 框架,它通过对 2d context 的扩展实现了在桌面端和移动端的可交互性。Konva 提供了高性能的动画,补间,节点嵌套,布局,滤镜,缓存,事件绑定(桌面/移动端)等等功能。你可以使用 Konva 在舞台上绘制图形,给图形添加事件,移动、缩放和旋转图形并且支持高性能的动画即使包含数千个图形。

工作原理?

Konva 的对象是以一颗树的形式保存的,Konva.Stage 是树的根节点,Stage 子节点是用户创建的图层 (Konva.Layer)。

每一个 layer 有两个 <canvas> 渲染器: 场景渲染器 和 图像命中检测渲染器。场景渲染器输出你所看见的内容,图像命中渲染器在隐藏的 canvas 里用于高性能的检测事件。

图层可以包含图形、嵌套图形的组、嵌套组的组。Stage(舞台),layers(图层),groups(组),和 shapes(图形) 都是虚拟节点,类似于 HTML 的 DOM 节点。

节点结构图:

              Stage
|
+------+------+
| |
Layer Layer
| |
+-----+-----+ Shape
| |
Group Group
| |
+ +---+---+
| | |
Shape Group Shape
|
+
|
Shape

你可以对所有节点修改样式和变换。Konva 内建了很多图形,例如:rectangles, circles, images, sprites, text, lines, polygons, regular polygons, paths, stars等等,也可以通过实例化 Shape class 和自定义 draw function 创建自定义图形。

创建好了stage、layers 和 shapes 后,你就能进行绑定事件,变换节点,运行动画,添加滤镜等等操作了。

简单的例子:

// first we need to create a stage
var stage = new Konva.Stage({
container: 'container', // id of container <div>
width: 500,
height: 500
});

// then create layer
var layer = new Konva.Layer();

// create our shape
var circle = new Konva.Circle({
x: stage.width() / 2,
y: stage.height() / 2,
radius: 70,
fill: 'red',
stroke: 'black',
strokeWidth: 4
});

// add the shape to the layer
layer.add(circle);

// add the layer to the stage
stage.add(layer);

// draw the image
layer.draw();

Result:
Minimal code demo

基本图形

Konva 支持的图形: Rect, Circle, Ellipse, Line, Polygon, Spline, Blob, Image, Text, TextPath, Star, Label, SVG Path, RegularPolygon.
自定义图形 custom shape:

var triangle = new Konva.Shape({
sceneFunc: function(context) {
context.beginPath();
context.moveTo(20, 50);
context.lineTo(220, 80);
context.quadraticCurveTo(150, 100, 260, 170);
context.closePath();

// special Konva.js method
context.fillStrokeShape(this);
},
fill: '#00D2FF',
stroke: 'black',
strokeWidth: 4
});

Custom shape

样式

图形支持的样式属性:

  • Fill. Solid color, gradients or images
  • Stroke (color, width)
  • Shadow (color, offset, opacity, blur)
  • Opacity
var pentagon = new Konva.RegularPolygon({
x: stage.width() / 2,
y: stage.height() / 2,
sides: 5,
radius: 70,
fill: 'red',
stroke: 'black',
strokeWidth: 4,
shadowOffsetX : 20,
shadowOffsetY : 25,
shadowBlur : 40,
opacity : 0.5
});

Styles

事件

你可以轻松的监听输入事件 (click, dblclick, mouseover, tap, dbltap, touchstart 等等),attributes 变化事件 (scaleXChange, fillChange 等等) 和 拖放事件(dragstart, dragmove)。

circle.on('mouseout touchend', function() {
console.log('user input');
});

circle.on('xChange', function() {
console.log('position change');
});

circle.on('dragend', function() {
console.log('drag stopped');
});

See working example.

拖放

Konva 内置对 drag 的支持,但没有对 drop 事件支持 (drop, dragenter, dragleave, dragover),但是你可以轻松的实现它们 via framework

设置 draggable = true 启用拖放。

shape.draggable('true');

接下来你就可以订阅 drag&drop 事件和设置移动限制

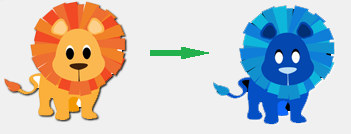

滤镜

Konva 提供了多种滤镜:blur, invert, noise 等等。 详细请查看 滤镜API

示例:
Filter

动画

你可以通过两种方式创建动画:

  1. 通过 Konva.Animation Demo:

    var anim = new Konva.Animation(function(frame) {
    var time = frame.time,
    timeDiff = frame.timeDiff,
    frameRate = frame.frameRate;
    // update stuff
    }, layer);
    anim.start();
  2. 通过 Konva.Tween Demo:

    var tween = new Konva.Tween({
    node: rect,
    duration: 1,
    x: 140,
    rotation: Math.PI * 2,
    opacity: 1,
    strokeWidth: 6
    });
    tween.play();

    // or new shorter method:
    circle.to({
    duration : 1,
    fill : 'green'
    });

选择器

当你的开发大型应用时,选择器可以帮助你快速查找元素。你可以使用 find()findOne(返回找到的第一个)方法。

var circle = new Konva.Circle({
radius: 10,
fill: 'red',
id : 'face',
name : 'red circle'
});
layer.add(circle);

// then try to search

// find by type
layer.find('Circle'); // all circles

// find by id
layer.findOne('#face');

// find by name (like css class)
layer.find('.red')

序列化  反序列化

所有创建的对象都能保存为 JSON 格式。你可以将它保存在服务端或者 LocalStorage。

var json = stage.toJSON();

你也可以通过 JSON 创建对象:

var json = '{"attrs":{"width":578,"height":200},"className":"Stage","children":[{"attrs":{},"className":"Layer","children":[{"attrs":{"x":100,"y":100,"sides":6,"radius":70,"fill":"red","stroke":"black","strokeWidth":4},"className":"RegularPolygon"}]}]}';

var stage = Konva.Node.create(json, 'container');

性能

Konva 提供了一些提升性能的工具。

主要的方法有:

  1. 缓存
    Caching 允许你在 buffer canvas 里绘制元素,然后再通过 buffer canvas 绘制到场景,它能提升绘制复杂节点例如:文本、包含阴影或者描边的图形。
shape.cache();

Demo

  1. 图层
    框架支持创建任意数量的 <canvas> 。如果你的应用包含复杂的背景和许多可以移动的图形,你可以使用一个图层显示背景另外要给图层显示图形,从而只更新图形而不更新背景。Demo

查看所有提升性能的技巧 https://konvajs.org/docs/performance/All_Performance_Tips.html
